HKS-9700
超低消費電力型高精度データロガー
HKS-9700シリーズは「究極の低消費電力」で稼働し、従来製品*よりもさらに高精度な地震計測が行える新世代データロガーです。
概要
HKS-9700シリーズは「究極の低消費電力」で稼働し、従来製品*よりもさらに高精度な地震計測が行える新世代データロガーです。
* : 当社比
超低消費電力
- 0.15W(24時間平均、3チャネル/±5V入力タイプ)の低消費電力
AD機能
-
27bit 132db 4チャネルの同時サンプリング
GPS時刻補正
- 位置固定を行うことにより、1衛星補足状態から時刻補正が可能
- 取得済みのアルマナック情報、エフェメリス情報は本体電源off時にも保持可能
データ記録機能
- CFカードにサンプリングデータをWIN/WIN32形式で連続記録可能
- 大容量CFカード(32GBまで動作確認済み)をサポート
ネットワーク機能
- オプションのテレメータボードを内蔵することで、オンライン観測点をコンパクトに構築可能
特長
0.15W以下(100Hz時 24時間平均)の「究極の低消費電力」
これまで以上に徹底したパワーセービング機能により、0.15W以下(24時間平均、3チャネル/±5V入力タイプ)の低消費電力を実現します。
従来のオフライン観測よりも、さらにパフォーマンスが向上します。
27bit 132dB 3または4チャネルの同時サンプリング
3または4チャネルのアナログ入力を100Hz/200Hz 27bitで同時サンプリングする性能を持ちます。サンプリングはGPS衛星から取得された正確な時刻情報に同期しており、時刻情報と共にCFカードに記録されます。
ダイナミックレンジは100Hz/27bit時において132dB以上を実現。
1衛星補足状態からも時刻補正が可能
サンプリングデータはGPS衛星から取得された正確な時刻情報に同期しており、時刻情報と共にCFカードに記録されます。

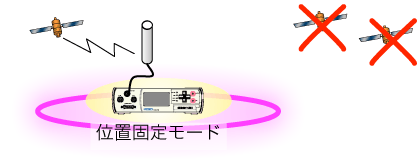

通常、正確な時刻を得るためには3衛星以上を補足する必要がありますが、位置固定モードを使用することにより1衛星補捉状態から時刻校正が可能です。
取得したアルマナック情報、エフェメリス情報は本体電源off時にも保持されます。
内蔵テレメータボード(オプション)でネットワーク対応可能
本機にオプションのテレメータボードを内蔵することにより、オンライン観測点をよりコンパクトに構築することができます。
リアルタイムのデータ送信、動作状況の確認や設定の変更等のリモートメンテナンス機能が拡張されます。
大画面で波形表示をさらに大きく
表示装置として有機ELディスプレイを採用。大きな表示画面により、波形表示が格段に見やすくなりました。
また、表示チャネルの選択や、表示スケールの変更が可能ですので、本体のみで詳細に波形を確認できます。
コンパクトで取り扱いが容易な筐体設計
操作部、コネクタ類を前面に集中配置することにより、縦置き設置した状態のままでアクセスが可能です。
また、ラック設置時に操作パネルが正面を向くため、操作が容易です。
その他の特長
-
標準的なWIN/WIN32形式をネイティブサポート
-
用途にあわせてカスタマイズ可能な「EXT.」コネクタ(シリアル通信、PPS信号入力、キャリブレーション等)
- 入力レンジ±5V/±15V、チャネル数3/4を選択可能な4モデルをご用意
仕様
アナログ入力部
入力チャネル |
差動3チャネルタイプ および 4チャネルタイプ |
---|---|
入力レンジ |
±5V/±2.5V/±0.5V (±5V入力タイプ) ±15V/±5V/±0.5V (±15V入力タイプ) |
入力インピーダンス |
1MΩ(同相)/2MΩ(差動) |
サンプリング周波数 |
20sps/100sps/200sps/1000sps |
デジタルフィルタ |
最小位相 / 直線位相 |
形式分解能 |
27bit / 24bit選択可能 (ΔΣ方式) |
ダイナミックレンジ |
132dB以上 (入力レンジ±5V(±5V入力タイプ)または±15V(±15V入力タイプ)時、最小位相、サンプリング100sps時) |
その他入出力
GPSアンテナコネクタ |
BNC × 1 (5V/3.3V対応) |
---|---|
EXT.ポート |
1 |
RS-232C |
1 |
データ保存用カードスロット
Compact Flash Type 1 |
スロット数 : 1 容量 : 最大32GB フォーマット : FAT32 |
---|---|
SD・SDHC |
現在対応しておりません |
データ形式
- WIN形式/WIN32形式
※WIN形式は、東京大学地震研究所で開発された多チャネル地震波形データ処理システム「WINシステム」で使用されるデータ形式です。
※WIN32形式は、防災科学技術研究所がWIN形式を拡張し、開発したデータ形式です。
消費電力
電源電圧 |
DC9V - DC16V |
---|---|
電源入力 |
3系統 (定電圧電源入力×2、バッテリ入力×1) |
消費電力 |
0.15W以下(24時間平均、3チャネル ±5V入力タイプ GPS受信間隔1時間の場合) |
外形/重量
外形寸法 |
W220×D160×H75mm(突起部含まず) |
---|---|
重量 |
1.1kg以内 |
装置条件
動作温度 |
-20〜50℃ |
---|---|
保存温度 |
-20〜65℃ |
動作湿度 |
20〜90%(結露なきこと) |
保存湿度 |
20〜90%(結露なきこと) |
粉塵 |
特にひどくないこと |
腐食性ガス |
ないこと |
ラインナップ
チャネル数や入力電圧の異なる4つのバリエーションをご用意しました。
型番 |
チャネル数 |
入力電圧 |
ボディカラー |
---|---|---|---|
HKS-9700a-05 |
4ch |
±5V |
ライラック |
HKS-9700b-05 |
3ch |
±5V |
ローズ |
HKS-9700a-15 |
4ch |
±15V |
アクア |
HKS-9700b-15 |
3ch |
±15V |
タンジェリン |
関連商品
HKS-9700専用オプション等につきましては、こちらのページをご参照ください。
