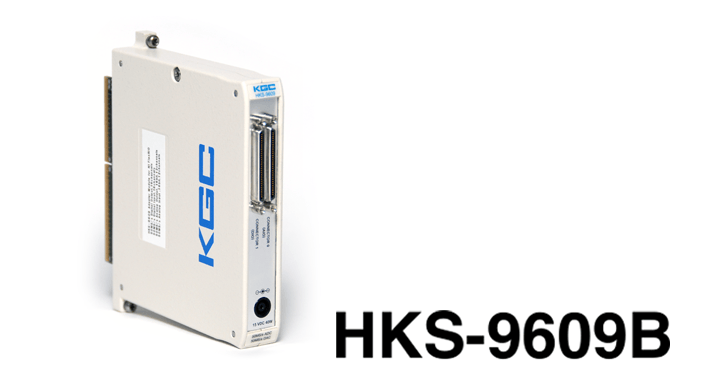

HKS-9609B
FlexRIO用 モーターHILSモジュール
50MS/sでアナログ・デジタル信号が入出力可能なNI FlexRIOアダプタモジュール ※Vertex5のみ対応
概要
本製品は製造／販売を終了いたしました。
HKS-9609Bは、電気モータのシミュレーション信号を高速に入出力可能にするモータHILSを構築する上で最適なNI FlexRIOアダプタモジュールです。
仕様
アナログ入力
|
チャンネル間絶縁 |
なし |
|---|---|
|
入力チャンネル |
8ch |
|
分解能 |
16bit |
|
サンプルレート |
50MS/s |
|
遅延 |
70ns |
|
入力範囲 |
差動 +/-12V |
|
アナログフィルタ |
200kHz |
|
最大入力範囲 |
+/-15V |
アナログ出力
|
チャンネル間絶縁 |
なし |
|---|---|
|
出力チャンネル |
8ch |
|
分解能 |
16bit |
|
サンプルレート |
50MS/s |
|
入力時間 |
20ns |
|
出力範囲 |
シングルエンド +/-12V |
|
出力電流 |
5mA から 20mA |
|
出力抵抗値 |
0.3 ohm から 2k ohm |
|
アナログフィルタ |
200kHz |
デジタル入力
|
チャンネル間絶縁 |
なし |
|---|---|
|
入力チャンネル |
16ch |
|
サンプルレート |
50MS/s |
|
遅延 |
8ns |
|
入力範囲 |
0.8V以下 2.0V以上 |
|
入力電流 |
5uA |
|
入力可能範囲 |
-0.5V から 6.5V |
|
プルアップ抵抗 |
5V/4.7k ohm |
デジタル出力
|
チャンネル間絶縁 |
なし |
|---|---|
|
出力チャンネル |
16ch |
|
サンプルレート |
50MS/s |
|
遅延 |
8ns |
|
出力電圧範囲 |
0.2V以下 4.8V以上 |
|
出力電流範囲 |
+/-10mA |
|
出力可能電圧範囲 |
-0.5V から 5.5V |
ドキュメント
The Specification of HKS-9609B (PDF形式 789.69KB)
FlexRIOについて
ナショナルインスツルメンツFlexRIOには、field-programmable gate array (FPGA)とアダプタモジュールがあります。FlexRIOユーザはFPGA環境で、アナログ・デジタルIOのプログラムが簡単に行えます。
資料
NI FlexRIOプラットフォームでモーターHILS構築をご希望の方は、NIモーターシミュレーションツールキットをご参照ください。
